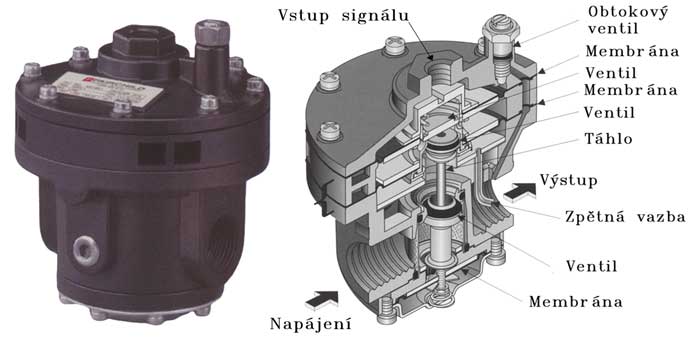

Booster typ F4500
Tento pneumatický booster převádí pneumatický
vstupní signál na přesný výstupní tlak.
Je ideálním prvkem pro převod řídicího signálu
(o malém průtoku) na vysoký výstupní průtok
vyžadovaný následným výkonovým pneumatickým
systémem.
Typ F4500 je vlastnostmi podobný typu F20, ale
nabízí větší průtok.
Tělo boosteru je vyrobeno z hliníkové slitiny.
Průtok 255 m3/hod (napájení 700kPa)
Citlivost 254 Pa
Napájecí tlak max. 1700 kPa
Rozměry (mm) PR 115, H 128
pracovní teplota -40 C až +93 C
Pojem "POMĚR" znamená tlakový poměr mezi vstupem a
výstupem boosteru. ( = signál : výstupu )
Typ F20 nabízí poměry 1:1, 1:2, 1:3, 2:1, 3:1
Objednací číslo
F45 . . A
POMĚR _____________________| |
1:1 1 |
1:2 2 |
1:3 3 |
2:1 4 |
3:1 5 |
|
Připojení ____________________|
3/8 NPT 3
1/2 NPT 4
3/4 NPT 6
