I/P, E/P převodník typ T6000

Elektropneumatický převodník převádí přímo vstupní
DC proudový nebo napěťový signál proporcionálně na
výstupní pneumatický tlak.
Výrobek nevyžaduje pomocné elektrické napájení a
vystačí s energií ze vstupního signálu.
Výrobek je určen pro precizní aplikace a svojí
modulární konstrukcí je snadno montovatelný jak na
zeď tak na DIN35mm lištu do rozvaděčů. Po montáži
zůstává zachována snadná seřiditelnost. Základní
montážní polohou je svislá poloha.
Principem převodu tohoto typu je použití cívky.
Základní výstupní tlak je 20-100kPa (nejčastěji
dodávaný výstup). Po montáži přídavného
pneumatického zesilovače je možné dosáhnout
výstupního tlaku až 0-800kPa.
Výrobek může být také dodán v provedení do prostředí
 s nebezpečím výbuchu a to v pevném závěru nebo v
jiskrově bezpečné variantě.

Napájecí tlak      150-800 kPa (výstup 20-100kPa)
                   880 kPa ( pro výstup 0-800kPa)
Spotřeba vzduchu   0.14m3/hod  (výstup 20-100kPa)
Výstupní průtok    4,25m3/hod  (napájení 170kPa)
Pracovní teplota   -30stC - +65stC
Hystereze          0,25% FS
Linearita převodu  0,5%  FS

Materiálové provedení hliníková slitina s epoxydovým
 nátěrem.

OBJEDNACÍ ČÍSLO                   T . . . 6000- . .
                                    | | |       | |

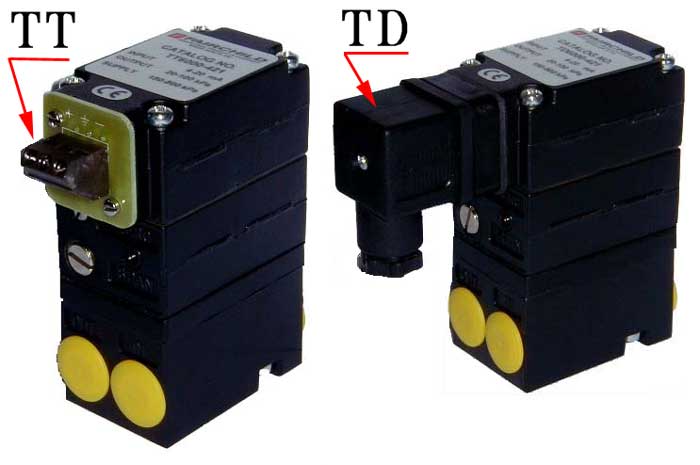

TYP KONEKTORU ______________________| | |       | |
                                      | |       | |
- bez konektoru, šroubení 1/2 NPT (A) | |       | |
- se svorkovnicí      (IP0)       (T) | |       | |
- DIN 43650 konektor (IP65)       (D) | |       | |
                                      | |       | |
PROVEDENÍ (pouze pro nevýbušnost) ____| |       | |
                                        |       | |
- dle norem CENELEC                 (E) |       | |
                                        |       | |
DRUH OCHRANY (pouze pro nevýbušnost)____|       | |
                                                | |
- pevný závěr                       (XPD)       | |
- jiskrová bezpečnost                 (I)       | |
                                                | |
VSTUPNÍ SIGNÁL _________________________________| |
                                                  |
- 4-20 mA                                     (4) |
- 0-10 V                                      (0) |
                                                  |
VÝSTUPNÍ TLAK ____________________________________|

- 20-100 kPa                                   (21)
-  0-200 kPa                                   (24)
-  0-400 kPa                                   (25)
-  0-800 kPa                                   (26)
