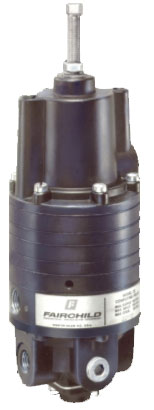

Relé s matematickou funkcí F22

Pneumatické relé typ F22 realizuje různé matematické
 funkce.

V dalším textu je následující význam:
A, B, C ,D jsou nezávislé vstupy
K značí konstantu ( = stavitelné předpětí pružiny)
S značí napájecí tlak
P značí výstupní tlak
+- značí buď možnost přičtení nebo odečtení

Napájecí tlak max.   1000 kPa
Signálový tlak max.  350 kPa
Výstupní tlak max.   350 kPa
Vlastní spotřeba     0,1 m3/hod
Rozměry (mm)         PR 76, H 228
pracovní teplota     -40 C až 93 C

Matematická funkce    / Připojení / Katalogové číslo
P=A+B+-K                1/4 NPT      F22112
P=B-C+-K
P=2A+-K
P=-C+-K
P=A+B-C+-K
P=2A-C+-K
P=A+-K

P=S jestliže B+-K>C    1/4 NPT       F22212
P=0 jestliže B+-KC
P=0 jestliže K0
P=0 jestliže B+K<0

P=(B+-K)/2             1/4 NPT       F22222
P=(A+B+-K)/2

P=A+B+C+-K             1/4 NPT       F22312

P=A+B+C+D+-K           1/4 NPT       F22412

P=A+B-C+D+-K           1/4 NPT       F22422

P=(A-C)+(B-D)+-K       1/4 NPT       F22432

P=(A+B+C+-K)/3         1/4 NPT       F22512

P=(A+B+C+D+-K)/4       1/4 NPT       F22612
