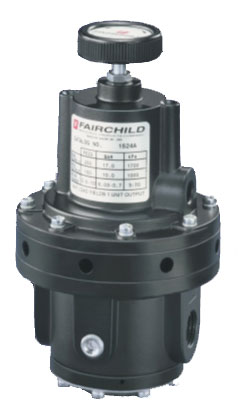

Typ F1500 s P konstantou
Jedná se o pneumatické relé s pozitivní konstantou
(= pneumatický zesilovač).
Funkčně je shodné s typem F15, ale umožňuje větší
průtoky.
Průtok 255 m3/hod
Citlivost 254 Pa
Napájecí tlak max. 1700 kPa
Signálový tlak max. 1000 kPa
Výstupní tlak max. 1000 kPa
Rozměry (mm) PR 89, H 210
pracovní teplota -40 C až 93 C
Matematické vyjádření funkce Po = Ps + K
Po = výstupní tlak
Ps = signálový tlak ( vstup )
K = konstanta daná stavitelným předpětím pružiny
Rozsah předpětí (kPa) / Připojení / Katalogové číslo
3,5 až +70 3/8 NPT F1523
3,5 až +70 1/2 NPT F1524
3,5 až +70 3/4 NPT F1526
3,5 až +210 3/8 NPT F1533
3,5 až +210 1/2 NPT F1534
3,5 až +210 3/4 NPT F1536
7 až +420 3/8 NPT F1543
7 až +420 1/2 NPT F1544
7 až +420 3/4 NPT F1546
14 až +1050 3/8 NPT F1563
14 až +1050 1/2 NPT F1564
14 až +1050 3/4 NPT F1566
Příklad použití typu F1500 s pozitivním předpětím -
k signálovému tlaku potřebujeme přičíst konstantní
tlak. Relé je určeno pro velké výkony.
