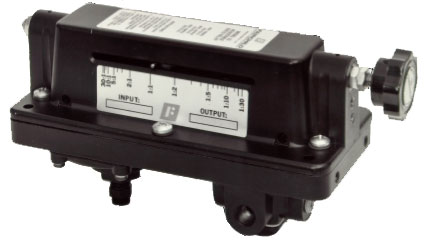

Typ F21 stavit. poměrové relé

Typ F21 je pneumatické relé umožňující násobení nebo
 dělení vstupního tlaku v poměru 1:30 až 30:1.
Poměr je stavitelný pomocí točítka.

Průtok               68 m3/hod
Citlivost            127 Pa
Napájecí tlak max.   1700 kPa
Signálový tlak max.  1000 kPa
Výstupní tlak max.   1000 kPa
Rozměry (mm)         251 x 92 x 124
pracovní teplota     -40 C až 93 C

Matematické vyjádření funkce Po = (Ps-K1)R + K2
Po = výstupní tlak
Ps = signálový tlak ( = vstup )
R = nastavený poměr pomocí točítka
K1 = vstupní konstanta daná stavitelným předpětím
pružiny (pouze -)
K2 = výstupní konstanta daná stavitelným předpětím
pružiny (pouze +)

Připojení / Katalogové číslo
1/4 NPT     F21212
3/8 NPT     F21213

Příklad použití typu F21 - toto relé se používá
například v systémech řízení regulace tahu pro
navíjení.
