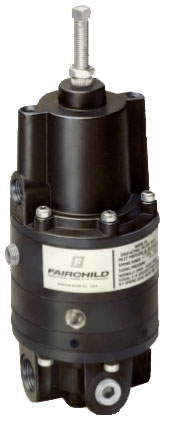

Typ F24 mžikové relé

Jedná se o přesný diferenční tlakový spínač s
pneumatickým výstupem.
Pracovní bod je možné ovlivňovat stavěcím šroubem
nebo pomocí pneumatického signálu.

Průtok               23,8 m3/hod
Napájecí tlak max.   800 kPa
Vlastní spotřeba     0,03 m3/hod
Rozměry (mm)         PR 76, H 216
pracovní teplota     -40 C až 95 C

Rozsah (kPa) / funkce / Připojení / Katalogové číslo

0,5 - 70             NC       1/4 NPT     F243122
0,5 - 70             NO       1/4 NPT     F243222
3,5 - 200            NC       1/4 NPT     F243132
3,5 - 200            NO       1/4 NPT     F243232
7  -  420            NC       1/4 NPT     F243142
7  -  420            NO       1/4 NPT     F243242
14 -  840            NC       1/4 NPT     F243162
14 -  840            NO       1/4 NPT     F243262

Příklad použití typu F24 - pro realizaci havarijních
 funkcí.
